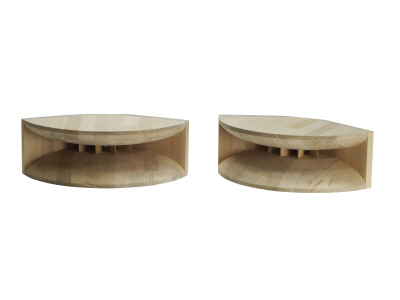

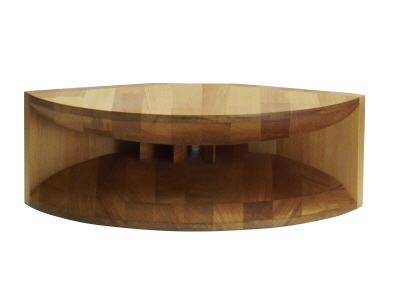

Z503-Woodhorn1

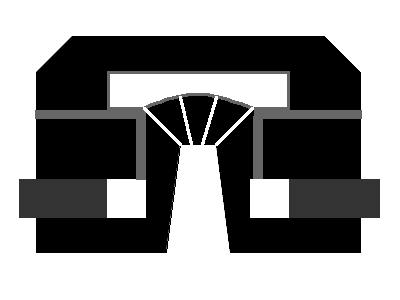

ホーンには専用のコンプレッションドライバーを使います。このコンプレッションドライバーは小さい空間の中に逆ドームを配置し駆動させ、振動板面積より小さいスロートから音を取り出します。圧縮を意味する「コンプレッション」は この特殊な内部構造から来ておりまして、この圧縮に耐えるために巨大なマグネットを持ったものが多いです。最も高い能率を誇るスピーカーユニットで、真空管アンプなどとも相性が良いです。
ウッドホーンの音を一言で表現するとを木材の温かみのある木質系のホーンの音を楽しむことができることです。コンプレッションドライバーの選択やネットワーク選択の幅が広く初心者にも扱いやすいことがメリットになります。木材の樹種によっての音の変化も大きいので楽しいものですが、Z503には弊社で長く音響パネルに採用されていて好評のアガチス集成材を採用しました。
楽器のサイズや形式が似ているスピーカーは音がリアルになるという考え方があります。例えば8センチのフルレンジ1発のスピーカーが女性ボーカルの音像を最もリアルに表現するのは、口のサイズとスピーカー口径が近く音が1点からでるからです。ホーンの原理によって音をだしている楽器はたくさんありますが、それらの楽器には特に高い音の再現性を期待できます。

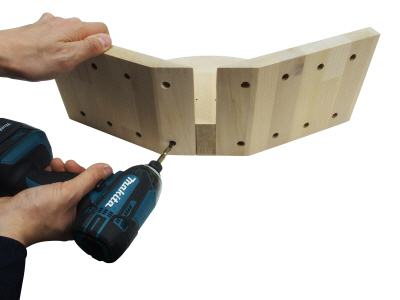

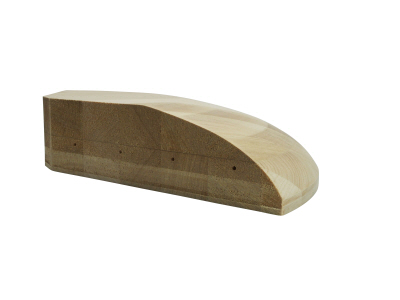

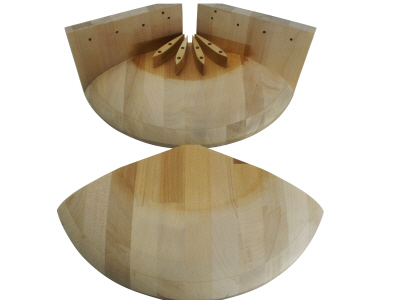

Z503-Woodhornの最大の特徴はボンドを使わずにビスのみで仮組みをしてすぐに音出しが可能な点です。ホーン本体の木口にはφ3の下穴があけてありますので、付属のビスで簡単に側板ととめることができます。

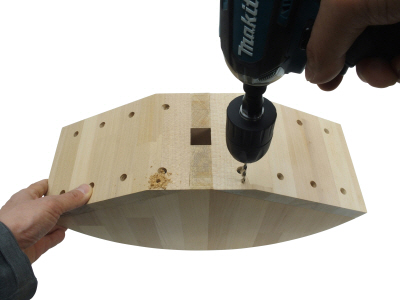

アダプターを取り付ける下穴だけはお客様がφ5のドリルで位置決めをして開ける必要がございます。フィンをつける・つけないを決めたい方はフィンをビス止めせずにつけたり外したりしながら音をお楽しみください。 ＜作業時間目安60分＞

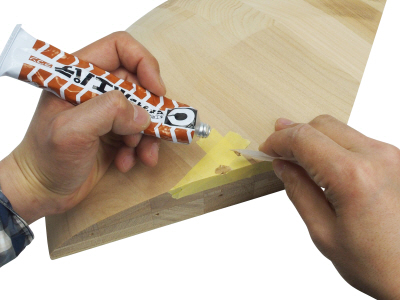

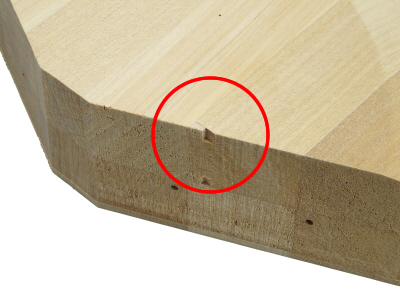

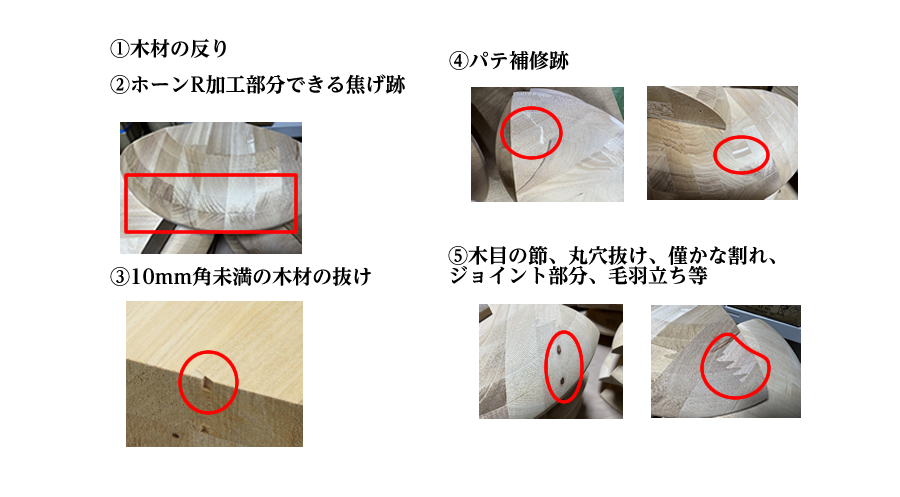

集成材は製造過程で、上の写真のような「チップ抜け」が一定量必ず発生します。10mm角以上の大きなものは弊社でパテにて修正いたしておりますが、それより小さいサイズのものはお客様のほうで木工パテにて修正をお願いします。

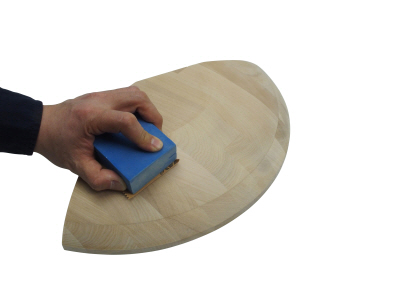

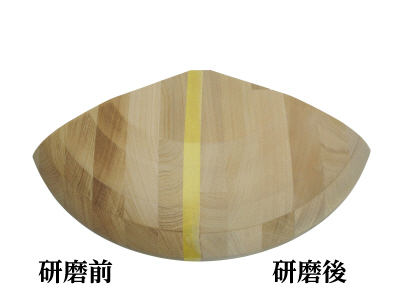

ホーンのR部分は機械で削ったナイフ跡や焦げ跡がございます。 ホーンのR部分や、側板、アダプター、フィンを＃120→＃200程度のサンドペーパーで研磨してください。＜作業時間目安 2時間＞

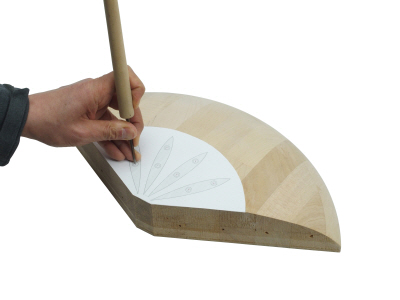

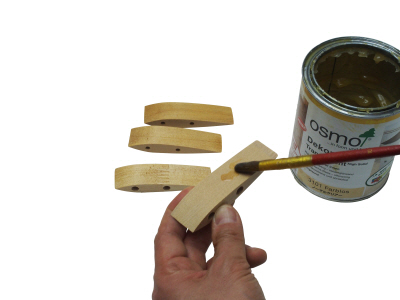

塗装をされる場合は、手の届きにくくなるスロートやフィン周辺は先に塗装したほうが良いので、④の工程と同時進行になります。フィンは付属の紙のテンプレートを使って位置決めが簡単にできます。

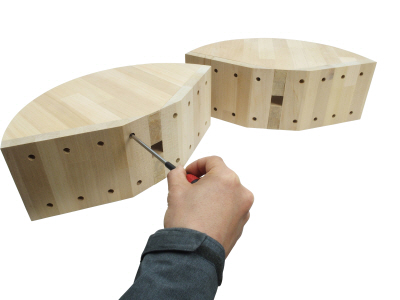

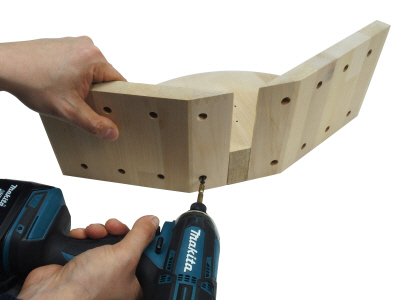

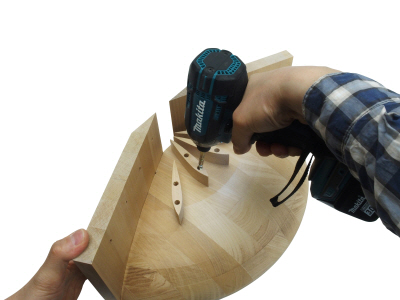

側板にボンドをつけてビスでとめてゆきます。

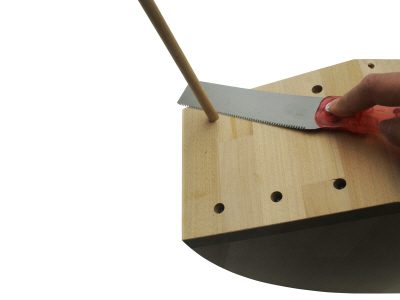

側板の接着を終えましたら、背面丸穴に少しボンドを入れ、丸棒を叩きいれます。のこぎり（アサリなし）で丸棒をカットしてできあがりです。＜作業時間目安 1時間＞

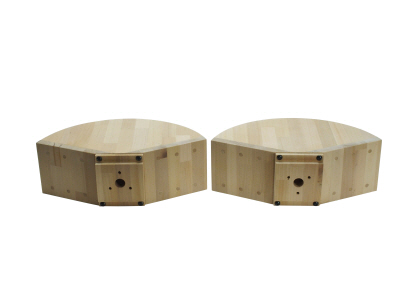

（写真右アダプターはV1のもので、V1.1より2穴、3穴、4穴ドライバーに対応したものに変更しております）

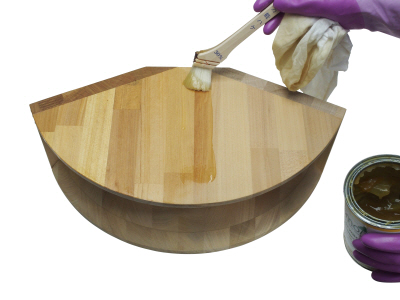

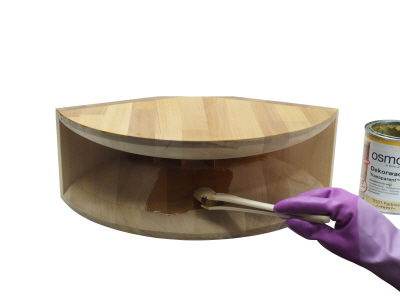

塗装はしなくても使えますが、すると綺麗な飴色になり塗膜が木材を保護してくれます。塗装をする場合は組み立て途中で手の届きにくくなるホーンのスロート周辺は組み立て前に塗ってしまうと良いです。ボンドがつくところは塗装しないようにマスキングしてください。
スロート周辺の塗装を終えたら、本体を組んで、残りの部分を塗装します。＜作業時間目安2時間＞

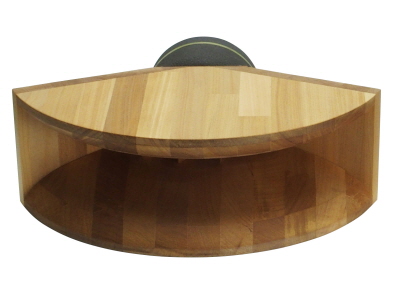

乾燥が終えたら完成です。

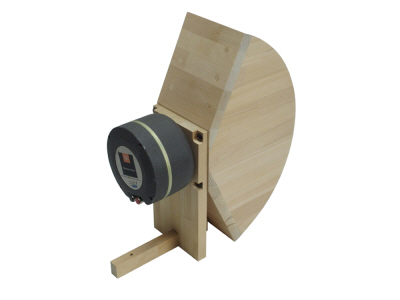

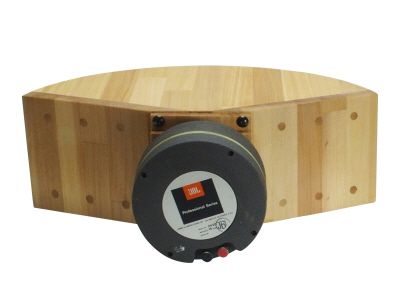

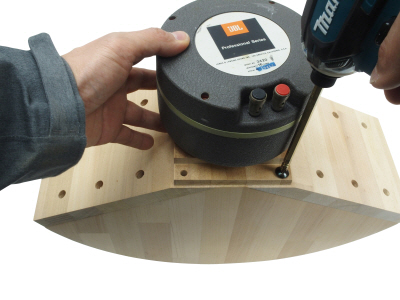

アダプターにコンプレッションドライバーをつけ、その後本体と合体させます。＜作業時間 15分＞

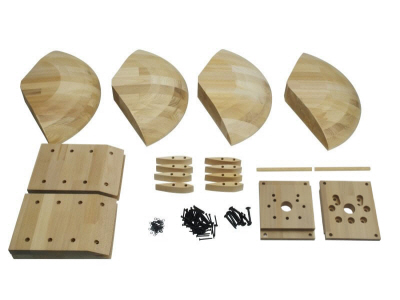

ウッドホーンの制作に必要な部材のほとんどをプレ加工しておりますので、木工初心者の方でも簡単に組み立てることができます。ホーン本体とアダプターを取り付ける穴あけに電動ドリルかインパクトドライバーが必要になります。

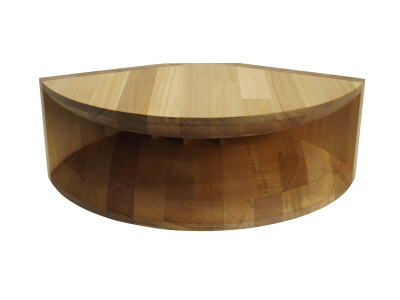

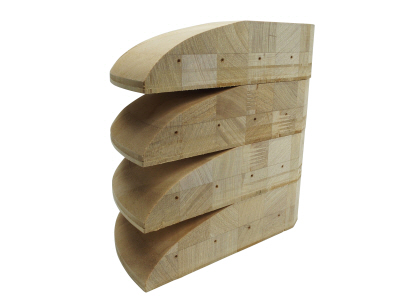

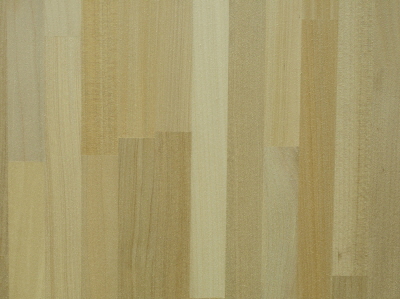

音工房Zの音響パネルで実績のあるアガチス集成材を採用いたしました。アガチスは比重が0.52と重くも、軽くもない中くらいの重さの木材です。響きの良さと、ホーン鳴きも感じられない優れた材質です。オイル塗装をすると綺麗な飴色に仕上がります。

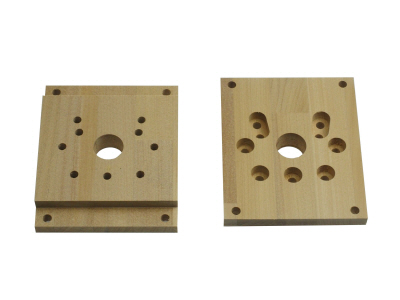

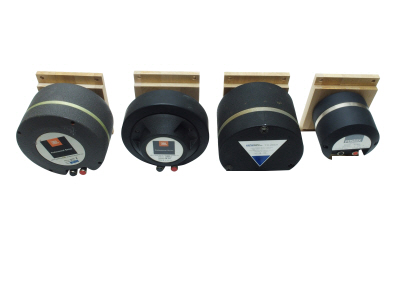

写真のユニット取り付けアダプターが付属します。2023年3月販売のV1.1より1インチホーンの標準規格である、2穴、3穴、4穴全てに対応したアダプターに変更しました。●→■加工はしてありません。

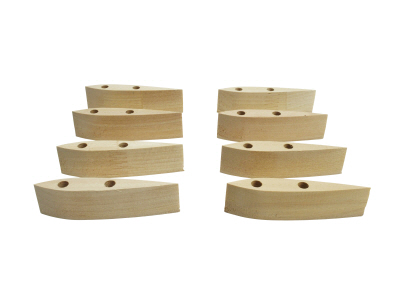

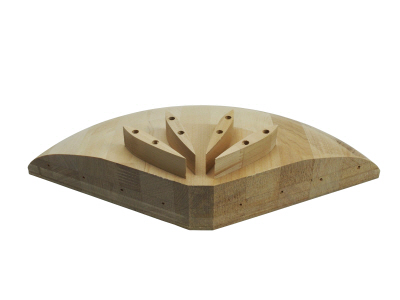

手加工が大変なフィンも付属します！フィンは高域の指向特性をよくする効果はありますが、音質にマイナスの影響を与えるという考えもあります。仮組みの段階でフィンあり・なしの音の違いも楽しめます。

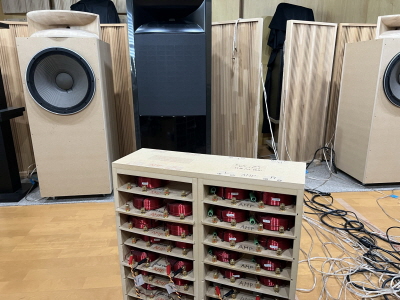

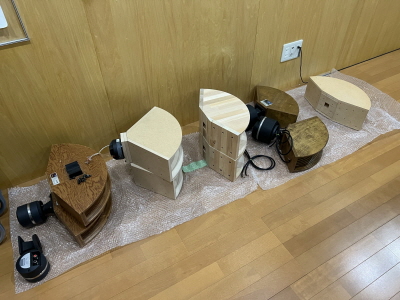

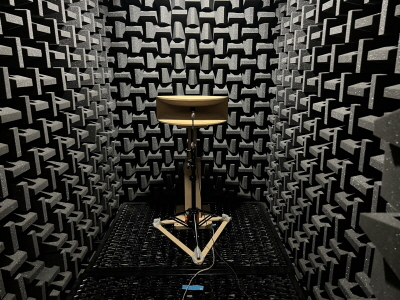

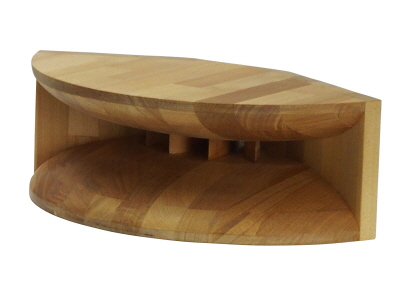

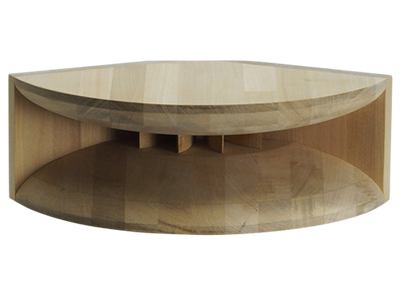

ウッドホーンは市販品や新井悠一先生の本を参考に複数試作を用意し、測定と聴感をベースにホーンカーブの設計を行いました。目指した音は強烈なホーン臭のするような音ではなく、これまでホーンを使ったことがない方でもホーンの楽しさを楽しんでいただけるように扱いやすさを第一に考えました。カットオフ490Hzのラジアルホーン（1KHzより上のクロス推奨）となっております。
ウッドホーンは単体で完結するものではありません。適切なウーファーやネットワークなどと組み合わせて真の実力を発揮します。ウッドホーンと組み合わせるウーファーシステムや、クロスオーバー等を可能な限りわかりやすくブログで使いこなしの情報配信を行ってゆきたいと思います。コンプレッションドライバーはJBLやTADだけではなく安価に入手できる新興メーカーのものも 紹介してゆきたいと思います。

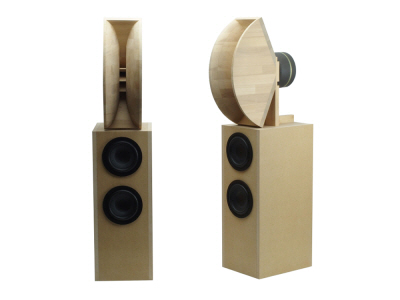

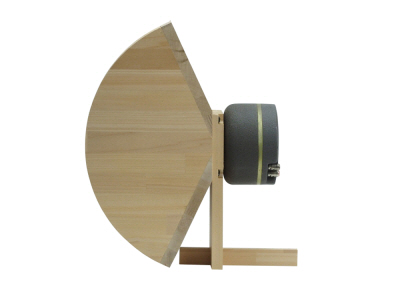

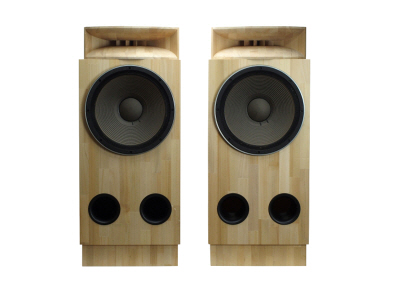

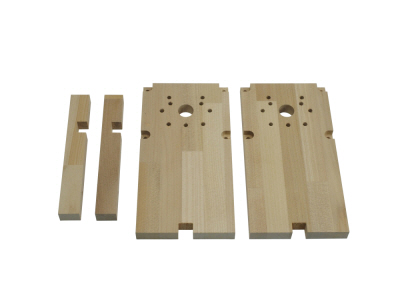

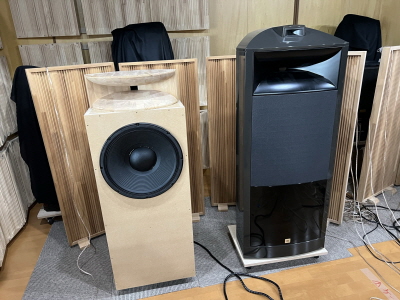

Z503-Woodhorn1を縦にしてご利用いただくためのアイテムになります。ウッドホーンは大型ウーファーとの組み合わせが一般的ですが、こちらを使えば例えば30センチウーファーをエンクロージャーの側面に配置することで4畳半の部屋でも大型ウーファー＆ウッドホーンをお楽しみいただくことができます。
（音工房ZのZ506-Livornosub2と組み合わあせてご利用いただくこともできます。）
ヘッドフォンでご視聴ください。
代表の大山へ直接メールによる相談をすることができます。スピーカーの制作、塗装、音出し、セッティング等で迷われたことがありましたらメールでご質問ください。2営業日以内のご返信を心がけています。（購入時メールサポート”希望する”をチェックしてください）
音工房Zの商品を購入したいただいたお客様だけが受け取ることができる”サポートメルマガ”を定期的に受け取ることができます。 サポートメルマガでは新商品の割引案内や、通常メルマガには書けないコンテンツを配信予定です。 （購入時メールサポート”希望する”をチェックしてください）
Zユーザー様は過去配信のサポートメールの重要な部分をまとめた「購入者様専用サポートページ」にアクセスできます。
ハイエンドスピーカー並の仕上がりを実現する為の動画教材「木工塗装の動画セミナーZ200・Z201・Z202・突板貼り動画セミナー」をストリーミングで閲覧できます。過去に24800円で販売していた商品です。 付属の取り扱い説明書からユーザー登録をしていただきますとメールアドレスに閲覧のURLが届きます。
現状、販売予定はございません。定番のJBLやTADや、廉価な新興メーカーのドライバーやネットワークの使いこなし等はブログで紹介してゆく予定です。
お客様からのニーズがあったら検討したいと思っておりますので、ご希望の方はメールでご一報ください。
●アダプターの本体を取り付ける下穴をあけるための電動ドリル、もしくはインパクトドライバー
●φ5の木工ドリル。
●木工ボンド
●+ドライバー
●木工パテ
●あさりなし鋸
●200mmを挟めるクランプが１つあると良い
●サンドペーパー＃120と＃200
●塗装される場合はオスモカラー、ワトコオイル等
ウッドホーンの製作自体は難しくありませんが、ウーファーボックスやネットワークなどをご自身でご用意していただく必要がございます。それらはブログで推奨値を書きますのでそれを参考に構築をお願いする商品になります。極力初心者様にもわかりやすい記載を心がけますが、全てが1つのパッケージになっているZ1-LivornoやZ800-FW168HRとは異なりますのでご承知おきください。
| 推奨ドライバー径 | 1インチ（2.5センチ） |
|---|---|
| 推奨ドライバー | JBL 2420、2425J / TAD TD2001/ FOSTEX DD1400、1405等。他メーカーの1インチドライバーもブログで紹介してゆきます。 |
| カットオフ周波数 | 490Hz |
| 推奨利用帯域 | 1KHz～ |
| 寸法 | 幅430mm×奥行き245mm×高さ145mm |
| 重さ | 片ch 約3.3Kｇ |
| エンクロージャー材 | アガチス集成材 |
Z503-Woodhorn1を直立させて利用することをできるようにする商品です。こちらからもご購入いただけます。
